Как выбрать автомат по мощности: формула расчёта и таблица номиналов

Как выбрать автомат по мощности, если электрик назвал номинал, а логика непонятна? Клиент купил варочную панель 7,2 кВт. Мастер говорит: «Ставлю автомат 40 А». Откуда цифра? Почему не 32 и не 50? Как проверить, что расчёт корректный и кабель не сгорит?

В статье простая формула, по которой считают номинал за 10 секунд (I = P / 220), таблица готовых значений для типовой бытовой техники и правило «по меньшему из двух» для сверки с сечением кабеля. Нормативы: ТКП 339-2022 (РБ). Практика: ежедневный опыт электриков SafeKontakt в Бресте. Для комплексного разбора щита целиком смотрите гайд «Как выбрать автоматы для квартиры».

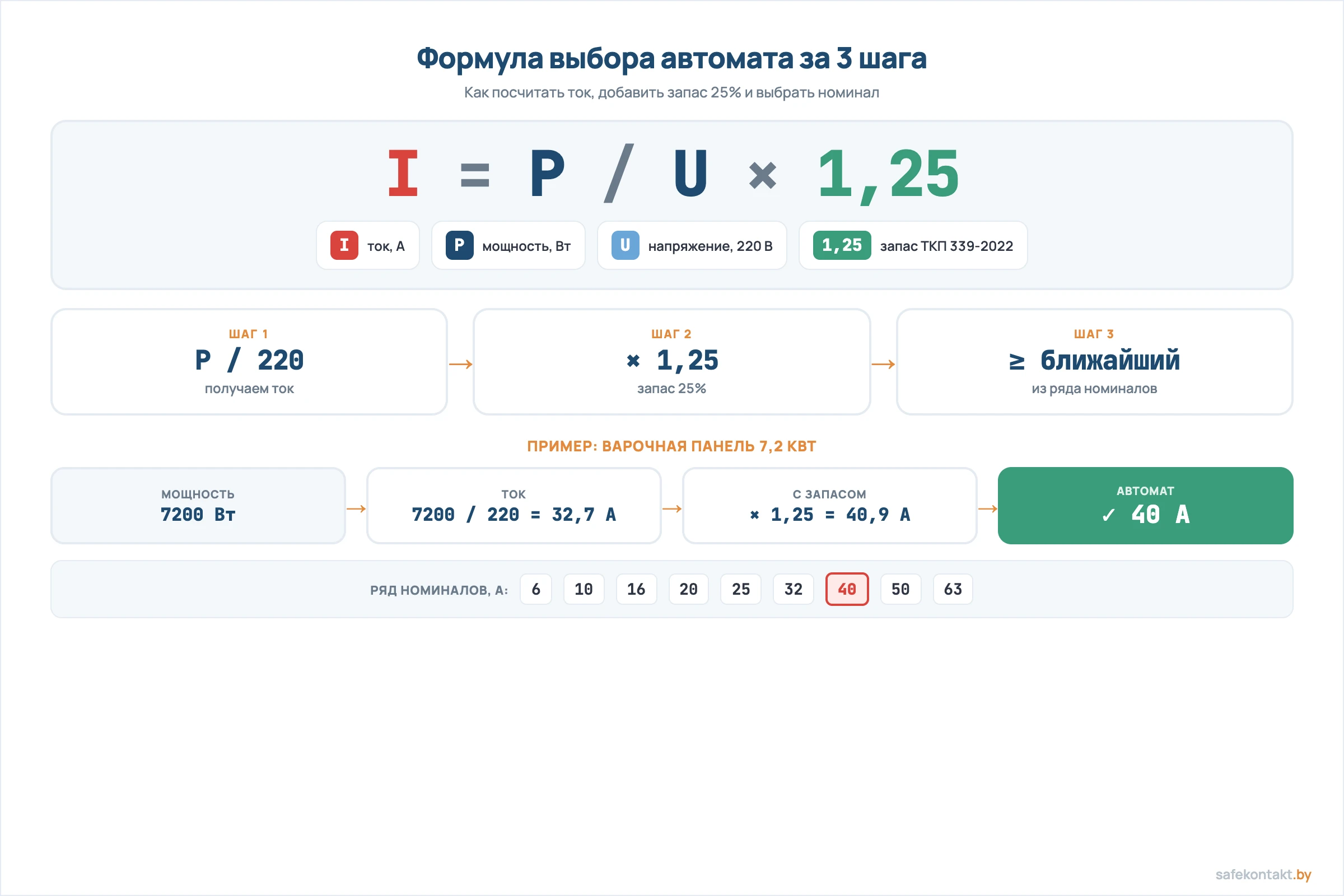

Формула расчёта автомата по мощности

Выбор номинала начинается с одного действия: переводим мощность (Вт или кВт) в ток (А). Формула короткая.

Шаг 1. Однофазная сеть 220 В

I = P / U

Где:

• I ток, ампер (А)
• P мощность прибора или линии, ватт (Вт)
• U напряжение сети, вольт (В). В белорусских квартирах 220 В

Для резистивной нагрузки (ТЭН, лампа накаливания) cos φ = 1 и формула работает напрямую. Для двигателей и приборов с импульсным БП (холодильник, стиральная с инвертором, кондиционер) cos φ = 0,7–0,85 и реальный ток выше расчётного. В бытовых расчётах этот запас покрывается коэффициентом 1,25 на шаге 2.

Пример: варочная панель 7200 Вт / 220 В = 32,7 А.

Шаг 2. Коэффициент запаса 1,25

К расчётному току добавляем 25% запаса. Это стандарт квартирной проводки по ТКП 339-2022 и п. 3.1.11 ПУЭ (выбор аппаратов защиты по длительно допустимому току с запасом). Запас покрывает кратковременные пики (включение, нагрев ТЭНа, запуск мотора), реактивную составляющую нагрузки и деградацию контактов автомата за годы работы.

I_расчёт = I × 1,25

Пример: 32,7 А × 1,25 = 40,9 А, ближайший стандартный номинал вверх 40 А.

Шаг 3. Выбор из стандартного ряда

Автоматы выпускаются с фиксированными номиналами: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Промежуточных значений нет. Выбираем ближайший номинал к I_расчёт, но только если сечение кабеля это позволяет. Правило двойной сверки разберём ниже.

Трёхфазная сеть 380 В

Для трёхфазных потребителей (в квартирах встречается редко: варочные панели премиум, мощные котлы, зарядка электромобиля):

I = P / (√3 × U × cos φ), упрощённо I ≈ P / 660 (при U = 380 В, cos φ ≈ 1)

Точная формула учитывает косинус φ и √3 ≈ 1,732. Приближение P / 660 работает для резистивной нагрузки; для двигателей (cos φ ≈ 0,8) добавляйте запас 1,25 поверх.

Пример: трёхфазная плита 10 кВт. 10000 / 660 ≈ 15,2 А, с запасом 1,25 получаем 19 А, автомат 20 А (3P или 4P).

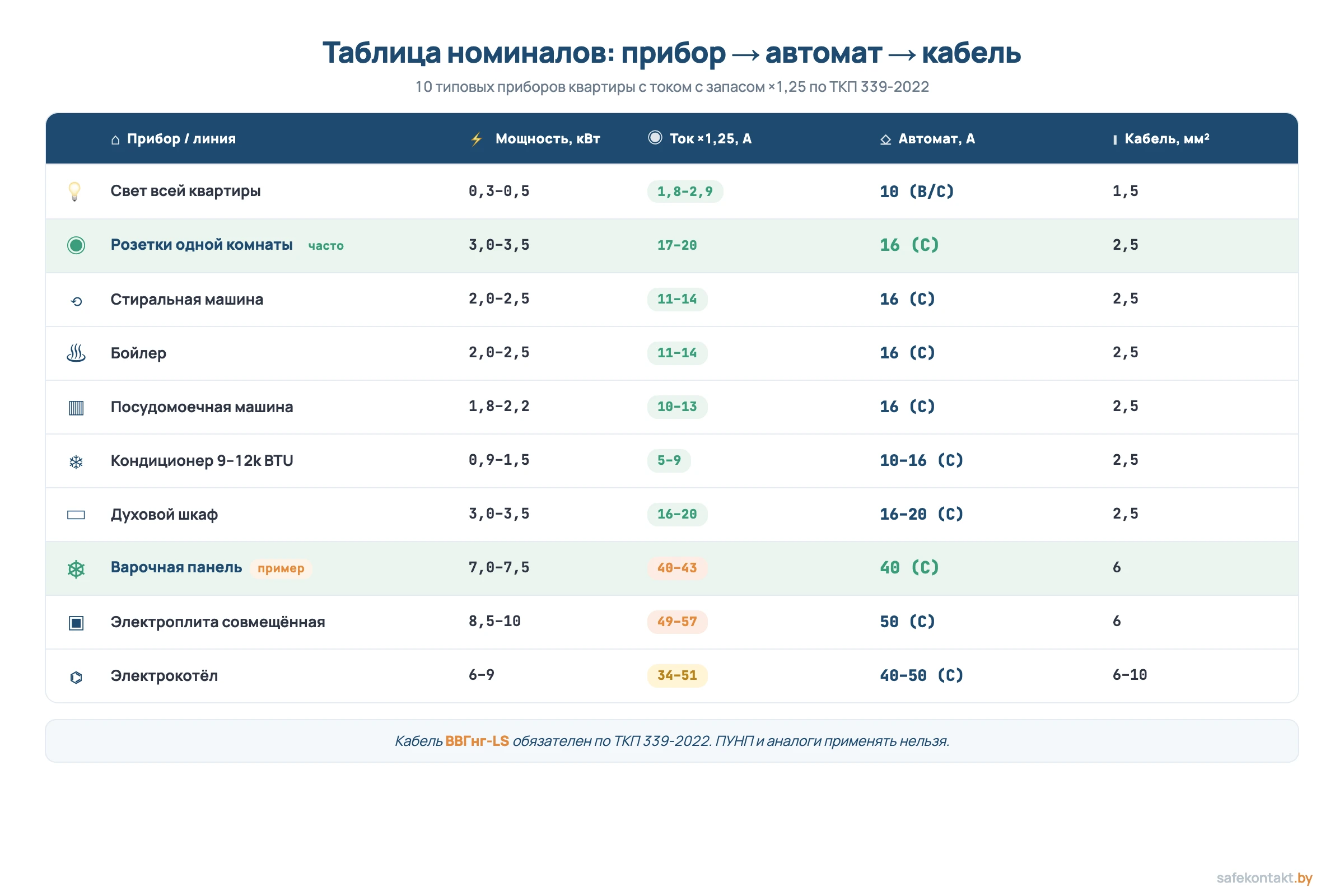

Таблица номиналов: автомат как выбрать номинал по мощности прибора

Сквозная таблица для типовой квартирной техники. Колонки: мощность, расчётный ток, ток с запасом 1,25, номинал автомата, минимальное сечение кабеля ВВГнг-LS. Считайте свою технику и сравнивайте.

Прибор или линия	Мощность, кВт	Ток (P/220), А	С запасом ×1,25, А	Автомат, А	Кабель ВВГнг-LS
Свет всей квартиры	0,3–0,5	1,4–2,3	1,8–2,9	10 (B или C)	1,5 мм²
Розетки одной комнаты	3,0–3,5	13,6–15,9	17–20	16 (C)	2,5 мм²
Стиральная машина	2,0–2,5	9–11	11–14	16 (C)	2,5 мм²
Бойлер	2,0–2,5	9–11	11–14	16 (C)	2,5 мм²
Посудомоечная машина	1,8–2,2	8–10	10–13	16 (C)	2,5 мм²
Кондиционер 9–12k BTU	0,9–1,5	4–7	5–9	10–16 (C)	2,5 мм²
Духовой шкаф	3,0–3,5	13–16	16–20	16–20 (C)	2,5 мм²
Варочная панель	7,0–7,5	32–34	40–43	40 (C)	6 мм²
Электроплита совмещённая	8,5–10	39–45	49–57	50 (C)	6 мм²
Электрокотёл	6–9	27–41	34–51	40–50 (C)	6–10 мм²

Колонка «кабель» это минимальное сечение, совместимое с выбранным автоматом. Если в квартире уже проложен кабель меньшего сечения, номинал автомата уменьшается до безопасного для этого кабеля. Как считать, разберём в следующем блоке.

Кабель для квартирной проводки только ВВГнг-LS (негорючий, с низким дымовыделением, ГОСТ 31996-2012). Требование закреплено в ТКП 339-2022. ПУНП и аналоги не подходят: не выдерживают расчётную нагрузку и горят при перегреве.

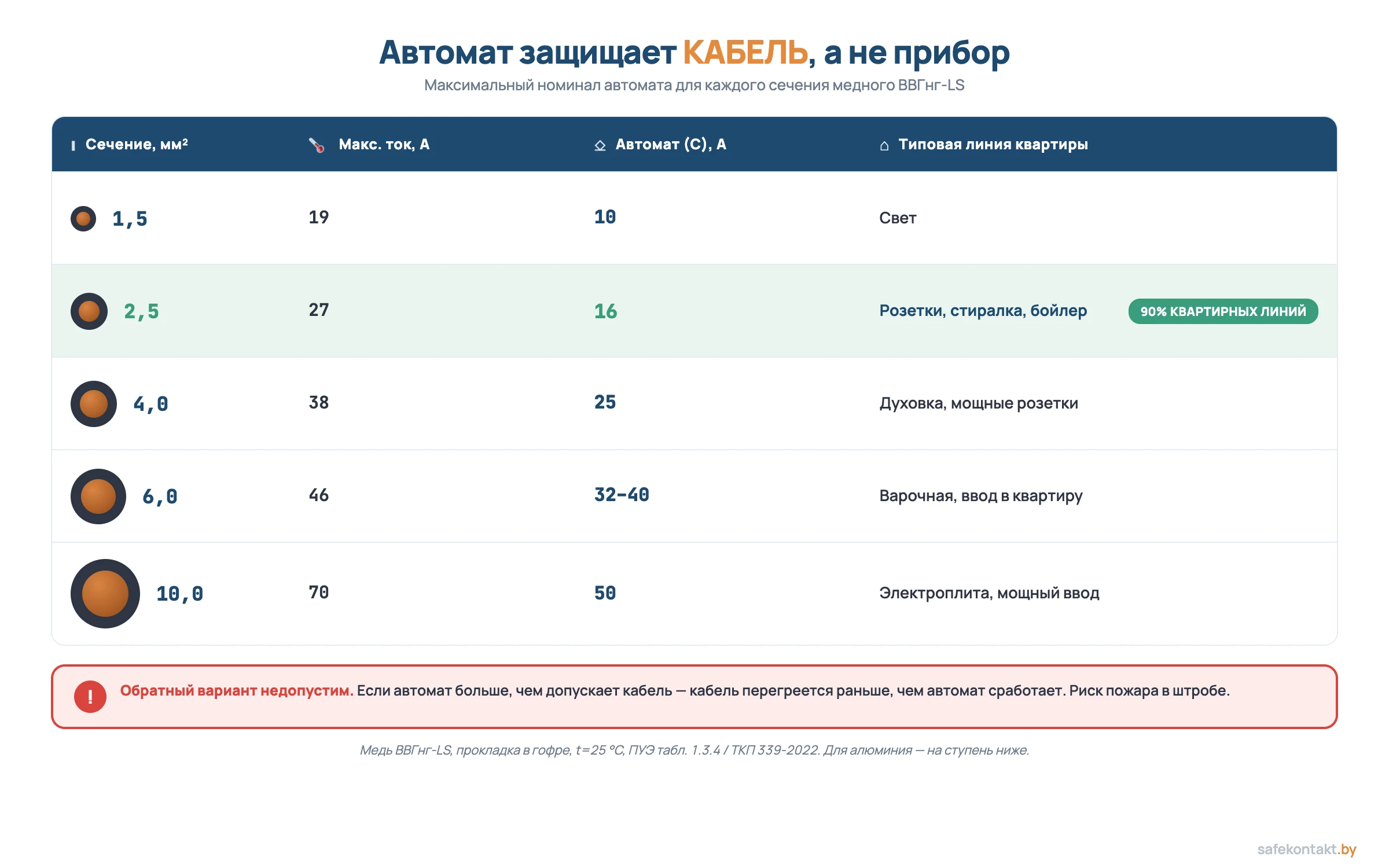

Таблица «сечение кабеля → максимальный автомат»

Автомат защищает не технику, а кабель. Он должен сработать раньше, чем кабель нагреется до опасной температуры. Поэтому даже если по мощности достаточно 32 А, но кабель только 2,5 мм², ставим 16 А. Обратный вариант недопустим.

Сечение, мм² (ВВГнг-LS медь)	Макс. длительный ток, А	Автомат (C), А	Типовая линия
1,5	19	10	Свет
2,5	27	16	Розетки, стиральная машина, бойлер
4,0	38	25	Духовка, мощные розетки
6,0	46	32–40	Варочная, ввод в квартиру
10,0	70	50	Электроплита, ввод с большой мощностью

Значения для медных жил при открытой прокладке и скрытой в гофре в штробе, температура окружающей среды 25 °C (табл. 1.3.4 ПУЭ, ТКП 339-2022). При прокладке в трубе, в пучке с другими кабелями или при t > 30 °C применяются поправочные коэффициенты 0,8–0,92; в этих случаях ток снижается на 1 ступень. Для алюминия номиналы ниже на ступень. Во вторичке с алюминием при капремонте меняем на медь.

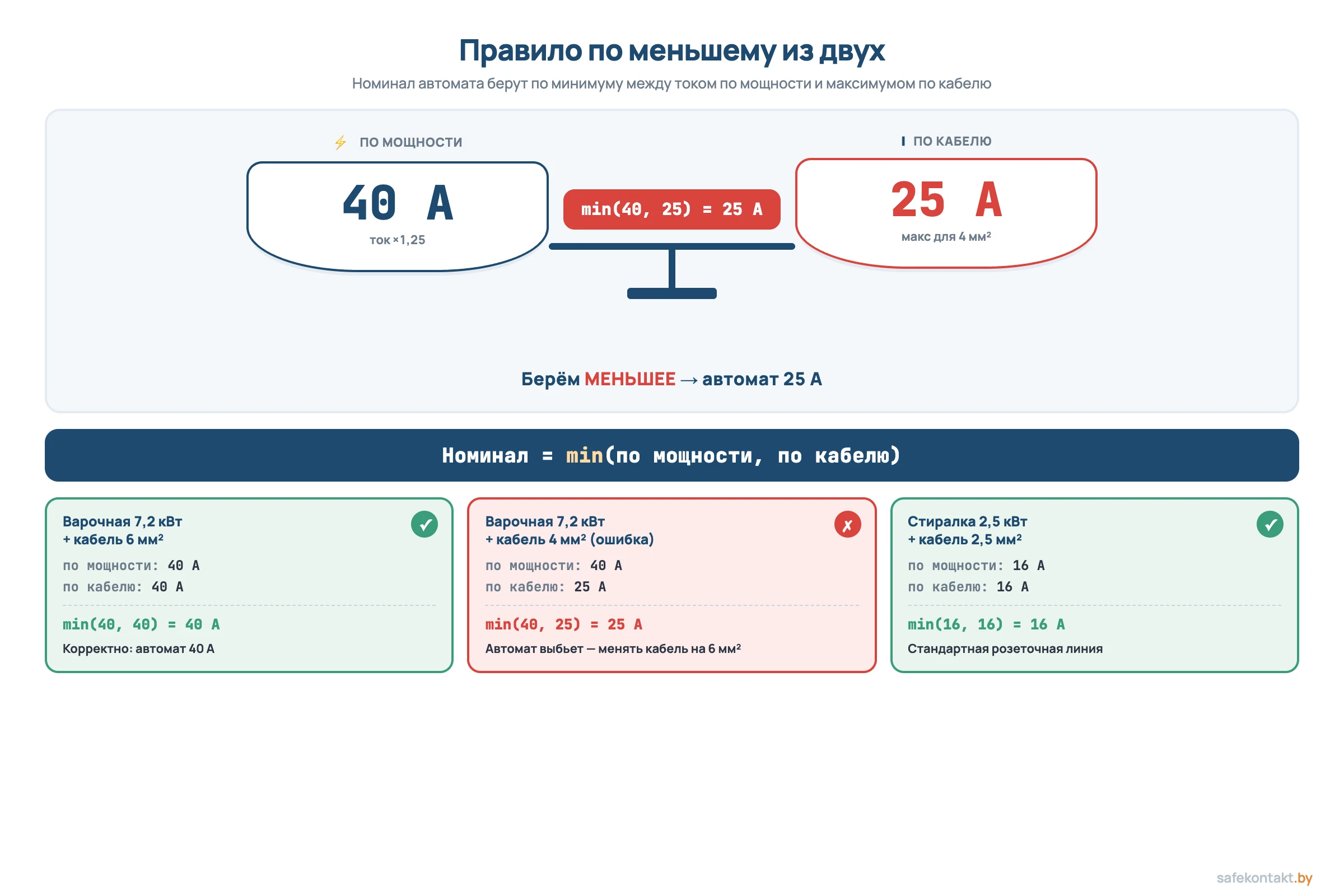

Правило «по меньшему из двух»: главный принцип выбора

Это правило закрывает 90% ошибок при выборе автомата. Формулировка короткая:

Номинал автомата = min(номинал по мощности, максимальный номинал по сечению кабеля)

Считаете два значения: по мощности прибора с запасом 1,25 и по сечению кабеля. Берёте меньшее из них. Одного критерия недостаточно: хватает мощности, но кабель тонкий, и получаем риск пожара в штробе.

Пример 1. Варочная 7,2 кВт на кабеле 6 мм²

• По мощности: 7200 / 220 = 32,7 А, с запасом 40 А
• По кабелю (6 мм²): максимум 40 А
• min(40, 40) = автомат 40 А. Всё корректно.

Пример 2. Варочная 7,2 кВт на кабеле 4 мм² (ошибка проекта)

• По мощности: 40 А
• По кабелю (4 мм²): максимум 25 А
• min(40, 25) = автомат 25 А

Автомат 25 А при пике нагрузки варочной (все конфорки плюс духовка) будет регулярно выбивать. Правильное решение: менять кабель на 6 мм². Автомат 40 А на кабеле 4 мм² поставить нельзя: кабель перегреется быстрее, чем автомат сработает. Это риск пожара в штробе, где тушить невозможно.

Пример 3. Стиральная машина 2,5 кВт на кабеле 2,5 мм²

• По мощности: 2500 / 220 = 11,4 А, с запасом 16 А
• По кабелю (2,5 мм²): максимум 16 А
• min(16, 16) = автомат 16 А. Стандартная розеточная линия.

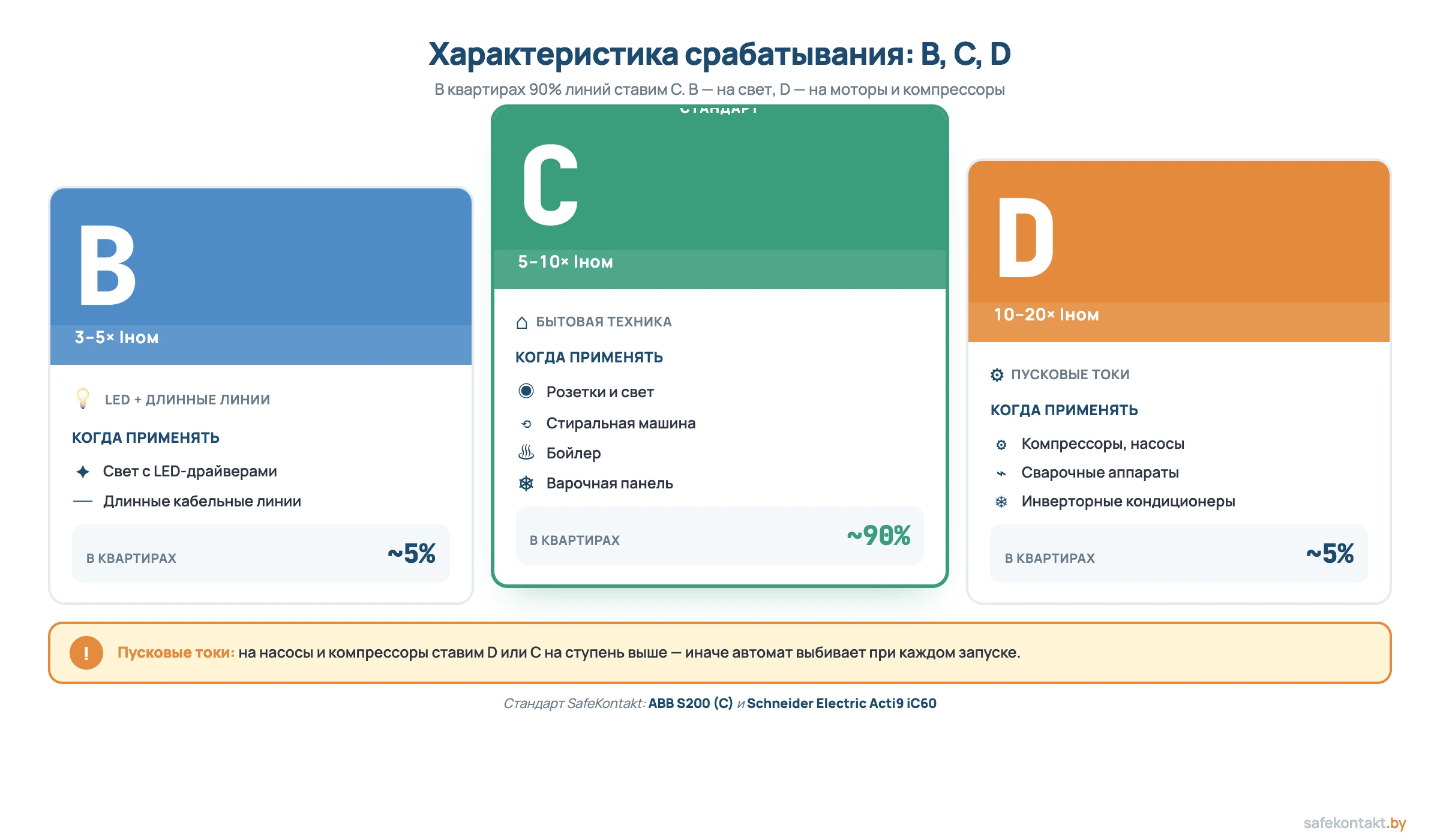

Характеристика срабатывания: C, D и B

На корпусе автомата кроме номинала стоит буква: характеристика срабатывания (время-токовая кривая). Она определяет, при каком кратном превышении номинала автомат срабатывает мгновенно.

• B (3–5×Iном): для линий освещения с LED-драйверами и длинных кабельных линий, где короткое замыкание даёт небольшой бросок тока. В квартирах опционально, на свет.
• C (5–10×Iном): стандарт для квартир. Подходит для розеток, стиральных машин, бойлеров, варочных, бытовой техники с умеренными пусковыми токами. На практике SafeKontakt собирает на характеристике C большинство квартирных линий.
• D (10–20×Iном): для нагрузок с большими пусковыми токами, таких как компрессоры, насосы, электродвигатели, сварочные аппараты. В квартирах ставится редко, обычно на инверторные кондиционеры с большим пусковым током.

Подводный камень: пусковые токи

Насос или компрессор при включении кратковременно потребляет в 5–7 раз больше рабочего тока. Поставите автомат B или C, получите срабатывание при каждом запуске. Решение: на такие линии ставят D или увеличивают номинал C на 1–2 ступени. Современные инверторные кондиционеры дают мягкий пуск с кратностью 2–3×, на них C обычно проходит.

Стандарт для квартирных щитов SafeKontakt: ABB S200 (характеристика C) и Schneider Electric Acti9 iC60. УЗО и дифавтомат (чем отличаются, где ставить, на какие линии группировать) разберём в отдельной статье.

Резерв на будущее и частые ошибки

При проектировании щита закладываем резерв ±20% по номиналам основных линий. Причины:

1. Техника «растёт». Сегодня бойлер 2 кВт, через 3 года замена на 3 кВт с быстрым нагревом, линия должна выдержать.
2. Появляются новые потребители: кондиционер, посудомойка, робот-пылесос, электросамокат на зарядке.
3. Когда одновременно включаются стиральная машина, бойлер и микроволновка, групповой автомат может выбить, хотя по каждому прибору отдельно расчёт проходит.

Пять ошибок, которые видим каждый месяц

1. Ставят автомат 25 А на розеточную линию с кабелем 2,5 мм². Кабель перегрузится раньше, чем автомат сработает: максимум для этого сечения 16 А.
2. Считают только по мощности, игнорируют кабель. Автомат не выбивает, а кабель плавится внутри штробы.
3. Забывают про запас 1,25. Получают впритык и ложные срабатывания в час пик.
4. Ставят характеристику B на варочную панель. Варочная с индукционным пиком при старте выбивает автомат.
5. Берут номинал с большим запасом на всякий случай (например, 32 А вместо 16 А на розетки). Теряют защиту: при утечке или коротком замыкании автомат не сработает вовремя.

Типовые диапазоны цен на переделку щита после таких ошибок есть в материале «Сколько стоит электрика в квартире». Если планируете работы под ключ, закладывайте корректный расчёт на этапе замера.

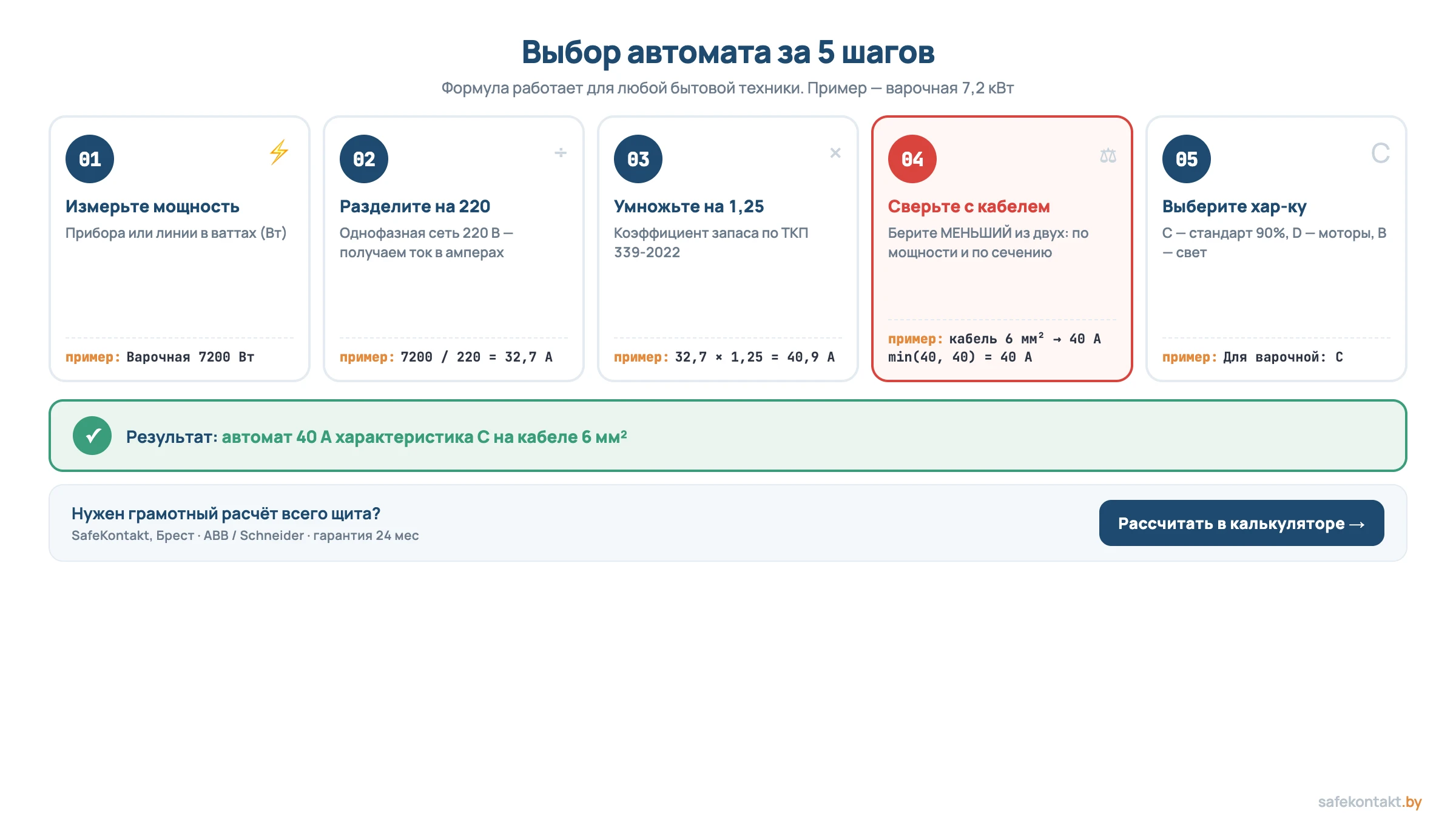

Чек-лист: 5 шагов выбора автомата

1. Измерьте мощность прибора или линии в ваттах.
2. Разделите на 220 (однофазная сеть), получите ток.
3. Умножьте на 1,25, получите расчётный ток с запасом.
4. Сверьте с сечением кабеля, возьмите меньший номинал из двух.
5. Выберите характеристику: C для большинства, D для двигателей, B опционально для света.

SafeKontakt одна из немногих компаний в Бресте, которые фиксируют цену в договоре до начала работ: считаем щит до первого удара по стене, автоматы и УЗО ABB или Schneider Electric, гарантия на работы 24 мес.

Частые вопросы о выборе автомата по мощности

Как рассчитать номинал автомата по мощности прибора?

Разделите мощность прибора в ваттах на напряжение сети 220 В, получите ток в амперах. Пример: варочная 7200 Вт / 220 В = 32,7 А. Добавьте коэффициент запаса 1,25, получите 40,9 А. Выберите ближайший стандартный номинал из ряда 6, 10, 16, 20, 25, 32, 40, 50, 63 А (в примере 40 А). Обязательно сверьте со вторым критерием: сечением кабеля. Берётся меньший номинал из двух. Как выбрать автомат по мощности пошагово с формулами, таблицами и правилом «по меньшему», разобрали выше в статье.

Какой автомат поставить на варочную панель 7 кВт?

Для варочной 7–7,5 кВт в однофазной сети 220 В номинал автомата 40 А с характеристикой C, на кабеле ВВГнг-LS сечением 6 мм². Расчёт: 7200 / 220 = 32,7 А, с запасом 1,25 получаем 40,9 А, ближайший стандарт 40 А. Если варочная трёхфазная, формула другая: I ≈ P / 660, номинал ниже (примерно 20 А на каждую фазу, автомат 3P или 4P).

Какой автомат на розетки в комнате?

Стандарт для розеточной линии одной комнаты в квартире: автомат 16 А характеристики C на кабеле ВВГнг-LS сечением 2,5 мм². Это покрывает суммарную мощность до 3–3,5 кВт одновременно: обычные розетки под ТВ, зарядки, настольные лампы, пылесос. Автомат как выбрать номинал для кухни: под розетки с микроволновкой, чайником и тостером тянут отдельную линию.

Что значит характеристика C у автомата и когда нужна D?

Характеристика это время-токовая кривая срабатывания. C (стандарт для квартир) срабатывает при 5–10-кратном превышении номинала. Подходит для большинства бытовых нагрузок: розетки, свет, стиральные машины, бойлеры, варочные. D срабатывает при 10–20-кратном и ставится на линии с большими пусковыми токами: компрессоры, насосы, мощные двигатели, сварочные аппараты. В квартирах D редко и только на кондиционеры с большим пусковым током. B (3–5×) опционально для светодиодного освещения с драйверами.

Почему нельзя ставить автомат с большим запасом (32 А вместо 16 А)?

Автомат защищает кабель, не технику. На кабеле 2,5 мм² длительный ток не должен превышать 27 А. Автомат 32 А позволит току дойти до 40–45 А на какое-то время, прежде чем сработает. Кабель за это время нагреется до температуры, при которой плавится изоляция: начинается возгорание внутри штробы, где тушить невозможно. Правило: номинал автомата выбирается по меньшему из двух значений (по мощности с запасом 1,25 и по максимально допустимому току кабеля). Превышать нельзя даже «на всякий случай».

Обновлено: апрель 2026. Автор: электромонтажники SafeKontakt, Брест.
