Как выбрать автоматы для квартиры: УЗО, дифавтоматы и вводной автомат

Пришли в магазин за автоматами и растерялись. На витрине S201, DS201, F202, iC60N, IEK, EKF. Цены отличаются в пять раз: один автомат 8 BYN, другой 45. Продавец спрашивает номинал, характеристику, отключающую способность, тип УЗО, ток утечки. Вы киваете и уходите с тем, что дешевле.

Разберём, как выбрать автоматы для дома без переплаты и без риска. Три уровня защиты, номиналы, ABB против Schneider и китайских брендов. Цены в BYN на апрель 2026, практика SafeKontakt в Бресте.

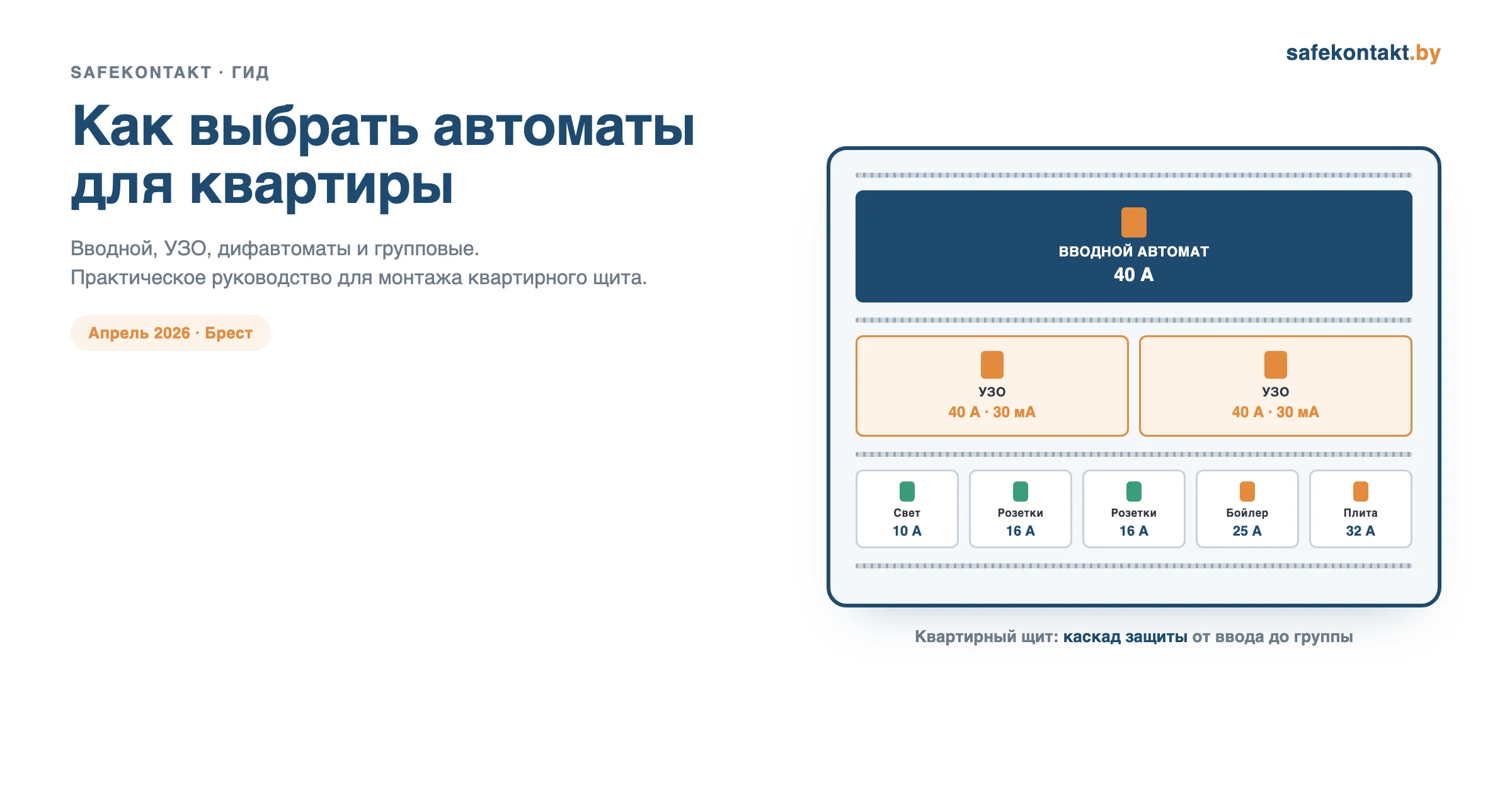

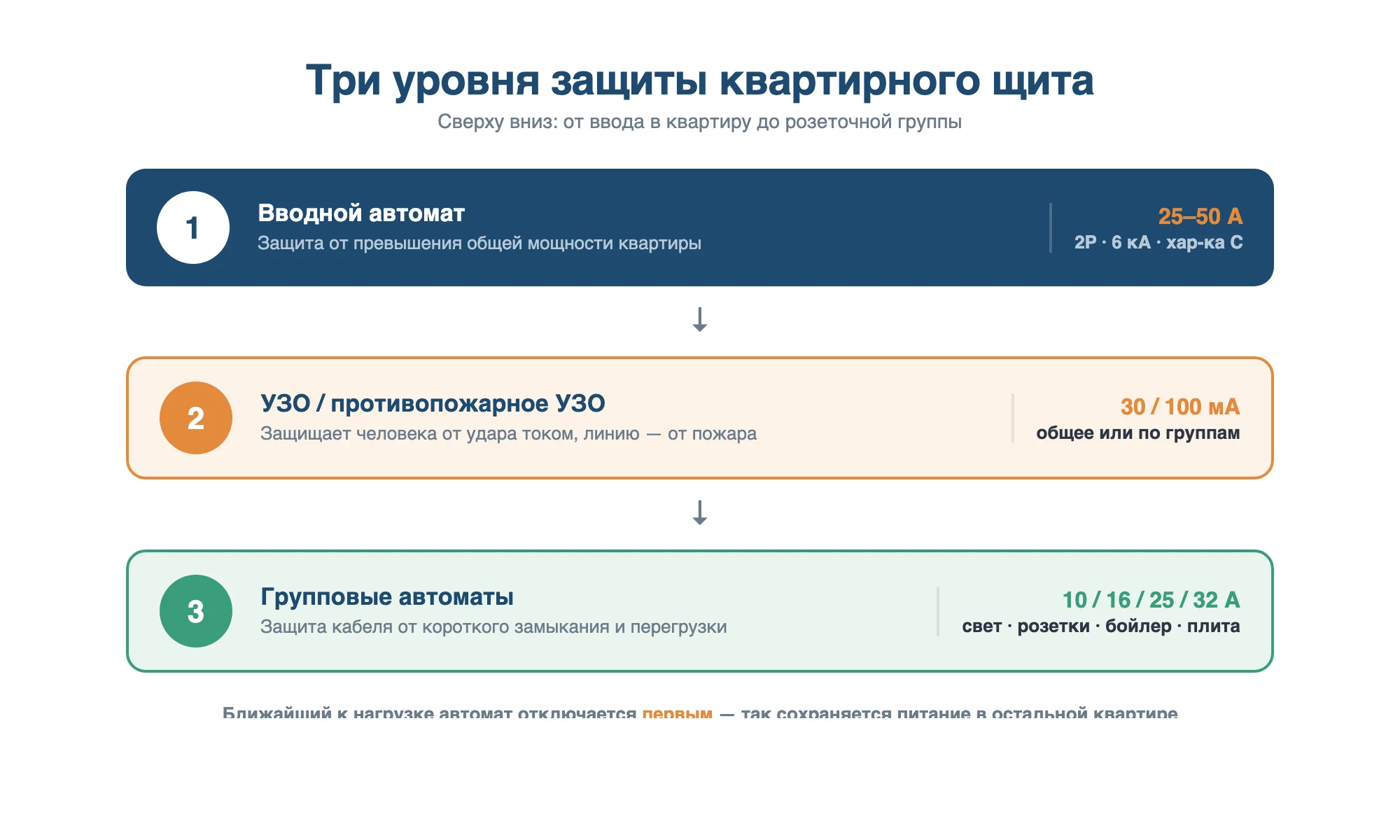

Три уровня защиты в квартирном щите

Щит работает каскадом. Если авария, отключается ближайший уровень, а не вся квартира:

1. Вводной автомат защищает квартиру от превышения мощности.
2. УЗО и дифавтоматы защищают человека от удара током, линию от пожара при пробое изоляции.
3. Групповые автоматы защищают розетки, свет, плиту от короткого замыкания и перегрузки.

Вводной автомат

Номинал берут из технических условий на присоединение:

Выделенная мощность	Вводной автомат
5 кВт	25 А
7 кВт	32 А
10 кВт	40 А
12 кВт	50 А

Однофазный ввод 220 В, двухполюсный (2P). Трёхфазный 380 В, четырёхполюсный (4P). Характеристика C, отключающая способность 6 кА. Старый стандарт 4,5 кА в новостройках уже не проходит.

Номинал больше ТУ, энергосбыт выписывает предписание на замену.

УЗО: как выбрать УЗО автоматы

Обычный автомат ловит короткое замыкание и перегрузку. Человека под током он не спасёт: утечка 30–100 мА, автомат 16 А этого не видит.

УЗО отслеживает разницу тока по фазе и по нулю. Больше 30 мА, отключает линию за 30–40 миллисекунд.

• Номинал (А): на ступень выше группового. Автомат 16 А, значит УЗО 25 или 40 А.
• Ток утечки: 30 мА на розетки, 10 мА на ванную и кухню, 100 мА противопожарное на вводе.
• Тип: A для техники с импульсными БП (стиралки с инверторами, варочные), AC только для ТЭНов и ламп накаливания.

Частая ошибка, AC на стиралку с инвертором. При утечке постоянного тока такое УЗО не срабатывает.

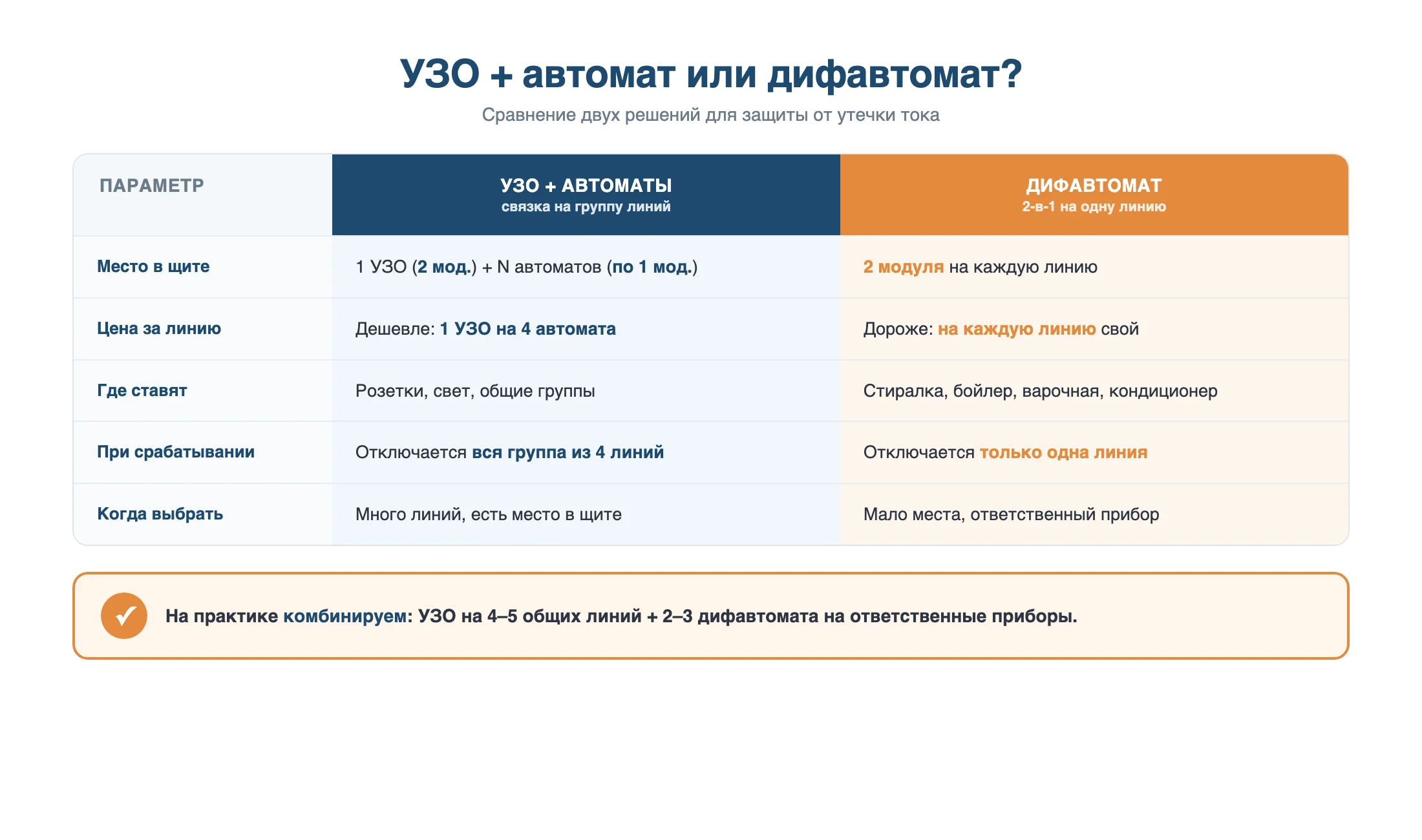

Дифавтомат или связка УЗО с автоматом

Дифавтомат, это УЗО и автомат в одном корпусе. Занимает два модуля вместо трёх.

Ставят, когда места в щите мало или линия ответственная: стиралка, бойлер, варочная, кондиционер. Связку УЗО плюс групповые автоматы ставят на общие розетки: одно УЗО на 4 автомата дешевле, чем 4 дифавтомата. Детальный разбор: Как выбрать УЗО и дифференциальный автомат.

Групповые автоматы

Номинал выбирают по двум правилам.

По кабелю. Автомат отключает линию раньше, чем перегреется кабель:

Сечение	Автомат	Линия
1,5 мм²	10 А	Свет
2,5 мм²	16 А	Розетки
4 мм²	25 А	Бойлер, стиралка
6 мм²	32 А	Варочная

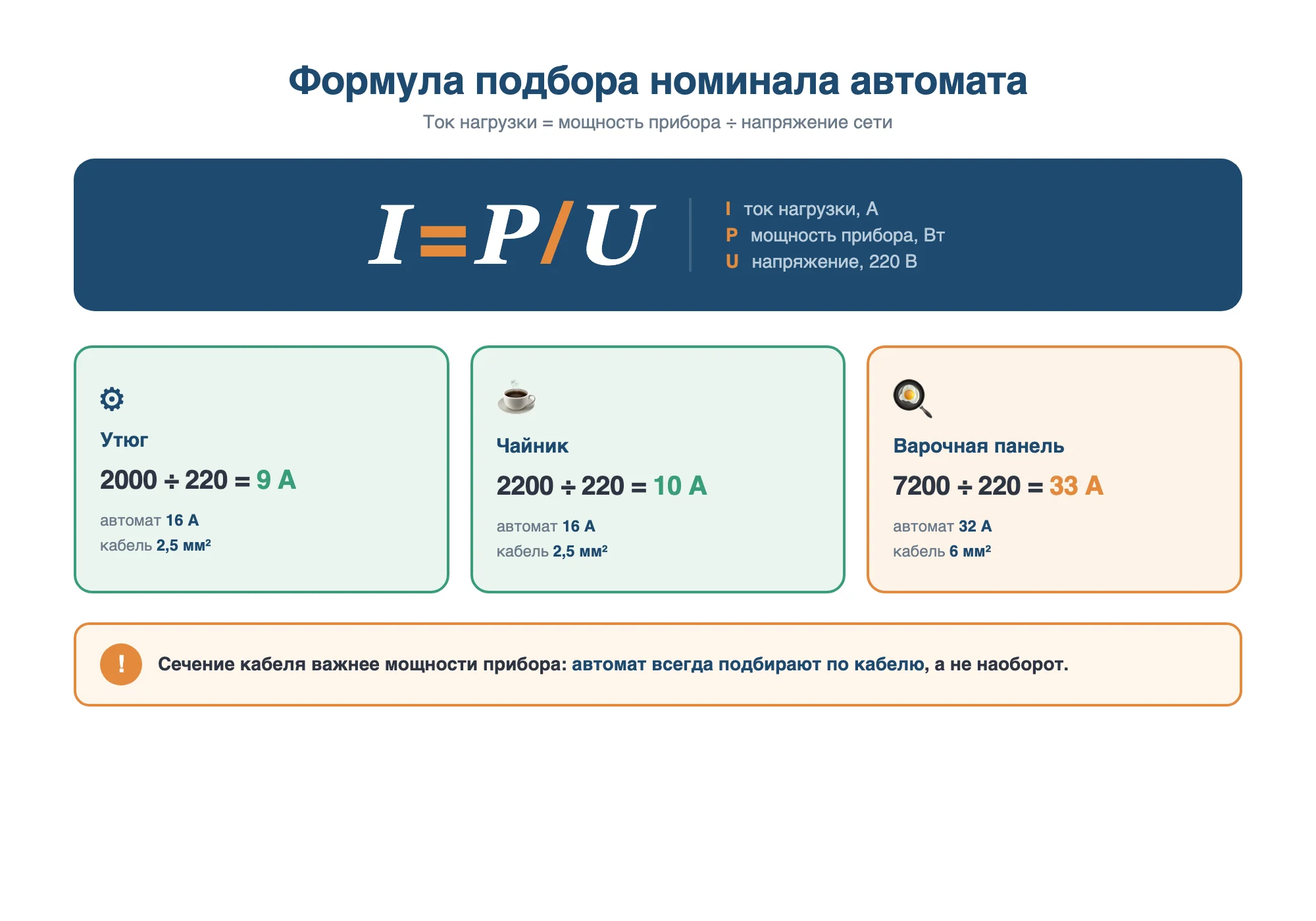

По мощности. Формула I = P / U. Варочная 7200 Вт при 220 В: 7200 / 220 = 33 А, значит кабель 6 мм² и автомат 32 А. Подробная таблица: Как выбрать автомат по мощности.

Характеристика квартирных автоматов: C. B только для света со светодиодами.

Готовые комплекты

Однушка (5–7 кВт): вводной 32 А, УЗО 40 А 30 мА тип A, 5 автоматов 16 А на розетки, 2 по 10 А на свет, дифавтомат на бойлер. Щит 18–24 модуля.

Двушка (7–10 кВт): вводной 40 А, 2 УЗО (30 мА на розетки, 10 мА на ванную), 7–9 автоматов 16 А, 3 по 10 А, 2 дифавтомата. Щит 24–36 модулей.

Трёшка (10–15 кВт): вводной 50 А, 3–4 УЗО (плюс противопожарное 100 мА), 10–12 автоматов 16 А, 4–5 по 10 А, 3 дифавтомата. Щит 36–48 модулей.

Не уверены, какой комплект нужен. Закажите бесплатный замер: соберём схему под ваши ТУ и посчитаем в калькуляторе.

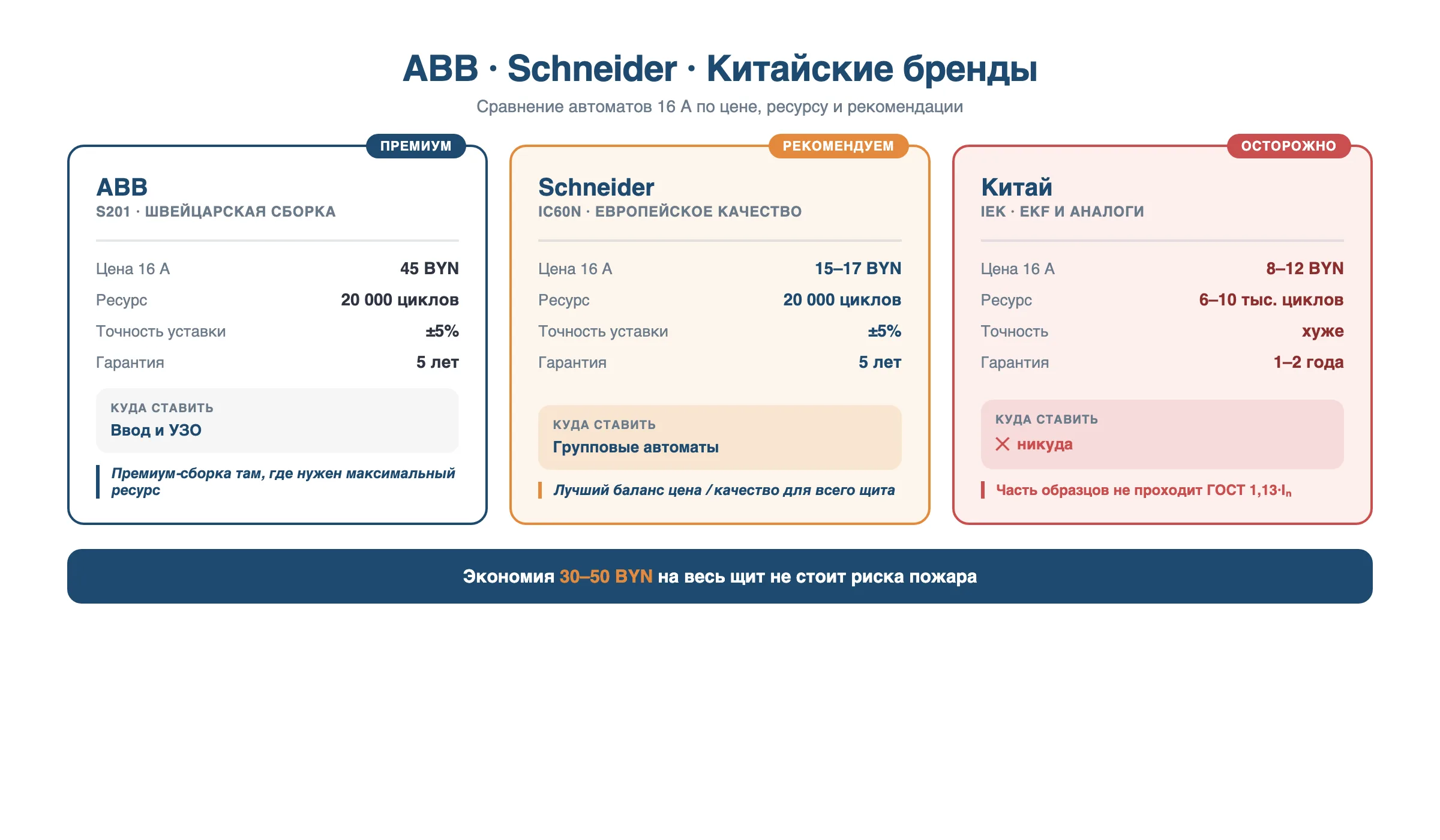

ABB, Schneider или Китай

Параметр	ABB S201	Schneider iC60N	Китай
Автомат 16 А, 1P	45 BYN	15–17 BYN	8–12 BYN
Ресурс, циклов	20 000	20 000	6–10 тыс.
Точность уставки	±5%	±5%	больше, чем у европейских
Гарантия	5 лет	5 лет	1–2 года

ABB: швейцарская сборка, стабильная уставка. Ставим на вводной и УЗО. Schneider Acti9 iC60 по квартирным автоматам даже дешевле ABB, при этом остаётся европейским стандартом, ставим на групповые автоматы.

Китай на бумаге имеет те же параметры. По независимым тестам (zametkielectrika.ru) часть образцов IEK и EKF не проходит прогрузку по ГОСТ током 1,13·In или 1,45·In. Автомат 16 А срабатывает позже, когда кабель уже греется. Экономия 30–50 BYN на весь щит не стоит риска пожара. Разбор цен: Сколько стоит электрика в квартире в 2026.

Частые ошибки

1. Один автомат на все розетки: при КЗ отключается вся квартира.
2. Номинал по мощности техники, не по сечению кабеля: кабель горит раньше.
3. 4,5 кА в новостройках: нужно 6 кА.
4. Ноунейм-автоматы: работают до первой аварии.

Рассчитайте стоимость электрики с правильными автоматами. Фиксированная цена, бесплатный замер, гарантия 24 месяца. Открыть калькулятор SafeKontakt.

Частые вопросы

Какой вводной автомат выбрать для квартиры?

По выделенной мощности из ТУ: 5 кВт, 25 А; 7 кВт, 32 А; 10 кВт, 40 А. 220 В: двухполюсный, 380 В: четырёхполюсный. Характеристика C, 6 кА. Превышать номинал из ТУ нельзя.

Что лучше: УЗО плюс автомат или дифавтомат?

Защищают одинаково. Связка УЗО плюс автоматы дешевле на линию, подходит для общих розеточных групп. Дифавтомат экономит место и ставится на стиралку, бойлер, варочную.

Какой ток утечки УЗО для квартиры?

Сухие розетки, 30 мА. Ванная, кухня, водонагреватели, 10 мА. На ввод для противопожарной защиты, 100 или 300 мА. Тип A для современной электроники, AC только для ТЭНов.

Почему нельзя ставить китайские автоматы?

В независимых прогрузках часть образцов срабатывает позже нормы. Автомат 16 А держит 22 А, когда кабель уже греется. Плюс быстрый износ контактов и отказы на первом году.

Сколько автоматов ставить в квартире?

В однушке 8–10 модулей, в двушке 12–16, в трёшке 18–24. Каждая комната на отдельном автомате для розеток, отдельный автомат на свет, отдельные на плиту, бойлер, стиралку.

Обновлено: апрель 2026. Автор: электромонтажники SafeKontakt, Брест.
